五金冲压件展开公式计算方法,设计师可一起探讨【隆杰冲压】
作者: 隆杰小编 编辑: 小杰 来源: www.zjglj.com 发布日期: 2020.11.06
信息摘要:
五金冲压件冲压模具设计师,产品展开属于必备技能。客户提供一个3D产品图或者PDF尺寸公差图后,我们需要对产品工艺分析后确定模具结构类型、定料…
        五金冲压件冲压模具设计师,产品展开属于必备技能。客户提供一个3D产品图或者PDF尺寸公差图后,我们需要对产品工艺分析后确定模具结构类型、定料、模具报价等。

为了获得产品原始尺寸规格,必须要将现有的产品进行展开,以得到产品初始大小。



五金冲压件 杠杆-1

▲五金冲压件连续模具
1、产品展开原则
       其实,五金冲压件需要得到原始尺寸,需要真正计算的部分只有变形区域(折弯位置)。其余平面尺寸不变,因此无需计算。通常将折弯位置需要计算的长度称为:补偿量,用字母K表示。
产品展开尺寸=直段+直段+补偿量

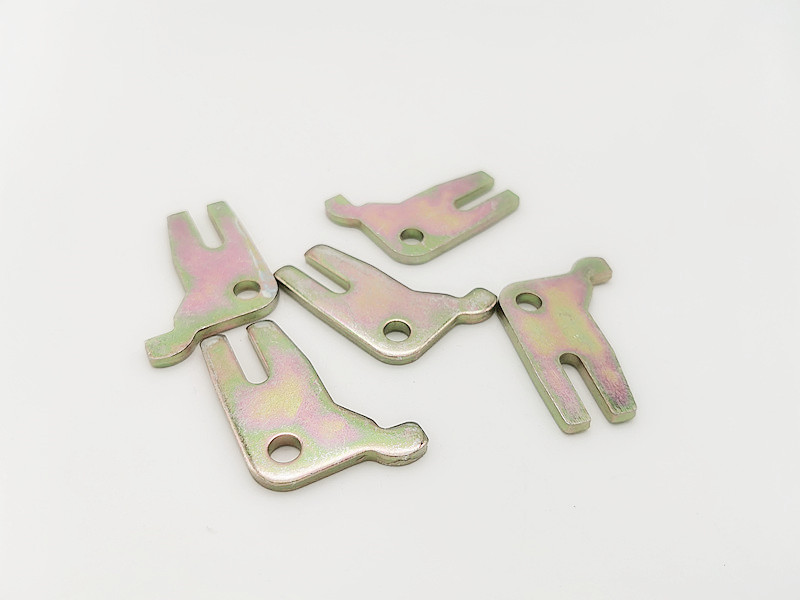

五金冲压件
2、补偿量K计算方法
      不同材料、不同料厚、不同角度、不同折弯内圆弧对补偿量的影响都非常大,在计算时需要进行全方位考虑。
补偿量并非固定不变,而是通过多年的模具实践总结出来的一套公式。在产品的折弯过程中,靠近内侧材料与靠近材料外侧变化为,内侧压缩、外侧拉伸。因此,人为的认定这其中某一区域为既不压缩也不拉伸区域,将这区域称为:中性层,用字母λ表示。

五金冲压件—折弯件

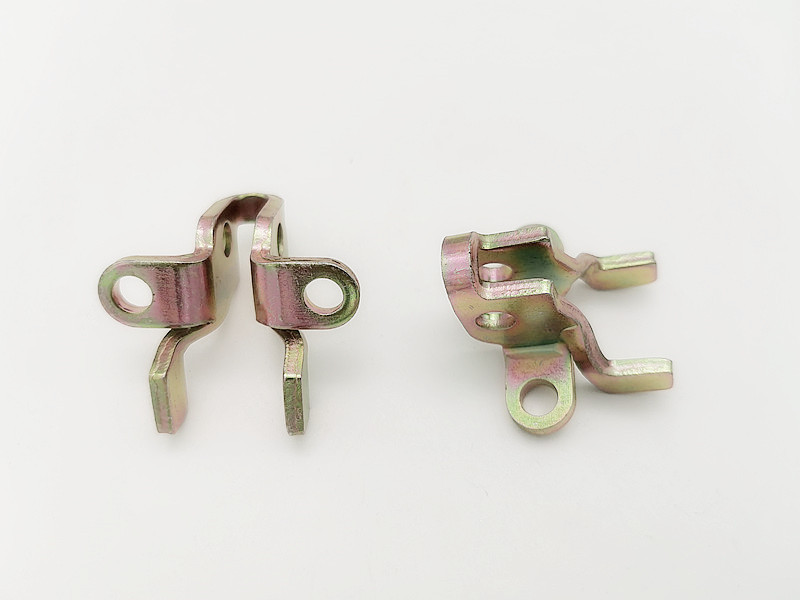

五金冲压件 杠杆支架-2

3、中性层计算方法
中性层位置的选择需要根据不同的情况确定,通常按:料厚、折弯角度、折弯内圆弧进行取值
各种计算方法如下表:
▲中性层、补偿量计算公式
例:某五金冲压件折弯角度为90°,测量折弯内R为尖角,材料厚度为0.5,则该折弯位置补偿量是多少?
答:根据公式
则:K=0.4*T=0.4*0.5=0.2mm
该位置补偿量为0.2。
以上五金冲压件展开公式通用计算公式,需要灵活运用,通常结合折弯工艺进行计算,而并非生搬硬套。这也是为什么很多朋友有公式,计算出来总差距较大的主要原因。
