五金冲压件选择合适吨位设备需要了解什么?分享给你【隆杰冲压】
作者: 隆杰小编 编辑: 小杰 来源: www.zjglj.com 发布日期: 2020.10.23
信息摘要:
五金冲压件模具生产需要靠冲床(压力机)来提供动力,不同的冲压件模具大小及结构类型需要选择不同的冲床与之匹配。合理选择冲床能降低成本、节约资源…

       五金冲压件模具生产需要靠冲床(压力机)来提供动力,不同的冲压件模具大小及结构类型需要选择不同的冲床与之匹配。合理选择冲床能降低成本、节约资源,这是冲压人需要了解的基本理论常识之一。

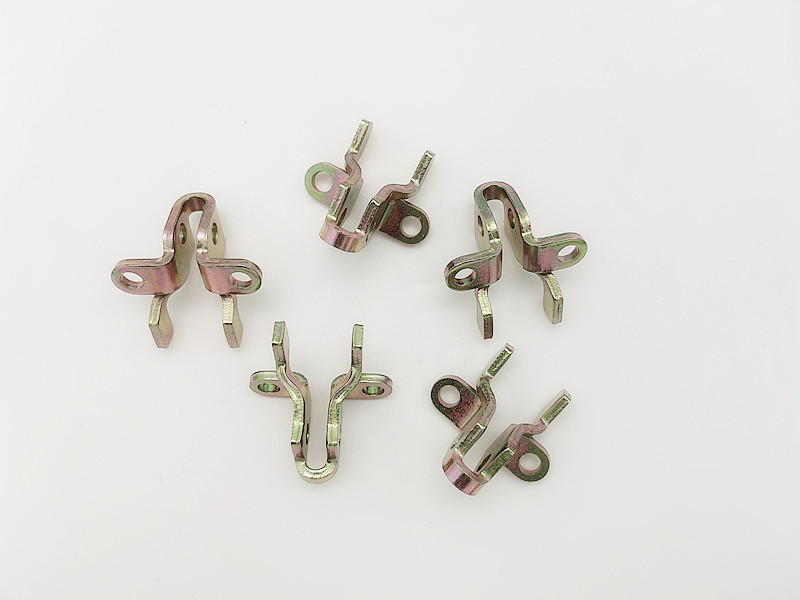

五金冲压件 杠杆支架-1

       五金冲压件模具选择冲床的主要标准是以吨位的大小来衡量,通常通过模具的冲裁力、成型力、压料力、脱料力等总和得出。其中主要以冲裁力为主。冲裁力并不是固定不变,在一次冲压过程中其力的变化如下:当冲头开始接触冲压产品时,冲裁力一直处于增大状态。当冲头冲入产品料厚约1/3处时,冲裁力达到最大值。而后因为材料断裂带的出现,力会逐渐减少。因此,冲裁力的计算,算出最大冲裁力即可。


五金冲压件 杠杆支架-2

冲裁力的计算

      普通类冲压件冲裁力的计算公式:P=L*t*KS Kg(注: P为冲裁所需的力,单位为Kg;L为冲裁产品总轮廓周长,单位mm; t为料厚,单位mmKS为材料的剪切强度,单位为Kg/mm²

      一般情况下,当五金冲压件材质为软钢时,材料抗剪强度具体数值如下:KS = 35kg / mm²


五金冲压件 杠杆-1

     举例说明一下:假设五金冲压件材料厚度t=1.2,材质为软钢板,产品需要冲切外形为500mmx700mm的长方板,其冲裁力大小是多少?
根据计算公式:P=L×t×Ks
L=(500+700)×2=2400
t=1.2 , Ks=35Kg/mm²
因此, P=2400×1.2×35=100800Kg = 100T
而吨位选择时需要预加20~30%,因此,吨位计算为120  ~130吨左右。
