五金冲压件模具刀口设计标准,供分享学习【隆杰冲压】
作者: 隆杰小小编 编辑: 小杰 来源: www.zjglj.com 发布日期: 2020.07.07
信息摘要:
五金冲压件产品设计制作时模具的好坏直接影响产品质量,小小编公司模具设计工程师是如何做好模具细节的,今天总结了一些小经验,供大家分享学习;五金…

      五金冲压件产品设计制作时模具的好坏直接影响产品质量,小小编公司模具设计工程师是如何做好模具细节的,今天总结了一些小经验,供大家分享学习;


五金冲压件

       五金冲压件模具刀口间隙一般取决于材料厚度,当材料厚度<0.2mm时,刀口间取板厚的10%,当0.15<材料厚度<0.3mm时,取5%板厚的间隙,当板厚>0.3mm时,按FLX标准取值;

       刀口分割原则:分割后的刀口相对固定稳定,便于加工,提高 刀口的使用寿命,节约成本,分上下两层,冲切部位可根据需要选用较好的材质,厚度可以根据模板的厚度来定;

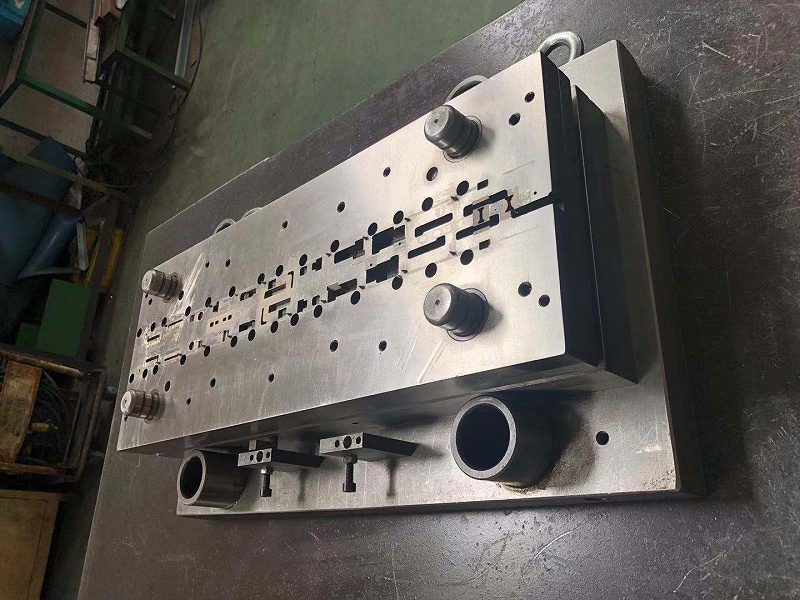

五金冲压件 模具

        刀口漏料孔设计原则:冲孔直径<2mm直径的圆孔,逃孔直径做单+0.2~0.3mm;冲孔直径>2mm的圆孔可做直径1.5-3mm,所有刀口如果分上下两层,刀口设计原则依以上,垫块做逃孔,逃孔做单+0.8-1.0mm;

 以上文章来源于五金冲压件加工、汽车冲压件定制18年的隆杰机电    (www.zjglj.com)    企业原创,转载请注明出处。
