五金冲压弹片回弹值如何计算?【隆杰冲压】
作者: 隆杰小小编 编辑: 小杰 来源: www.zjglj.com 发布日期: 2020.03.10
信息摘要:
有很多刚入行的五金冲压弹片设计工程师在设计产品圆弧R的成形工序时,凸模的R值取值要么按原值不计算回弹,要么就直接缩小一倍。今天隆杰机电告诉您…

有很多刚入行的五金冲压弹片设计工程师在设计产品圆弧R的成形工序时,凸模的R值取值要么按原值不计算回弹,要么就直接缩小一倍,打个比方,五金冲压弹片的R值=1,原材料偏硬就取原值的0.8倍,凸模R=0.8;材料偏软就取值0.9,凸模R=0.9。今天隆杰机电告诉您五金冲压弹片回弹值的计算方法。

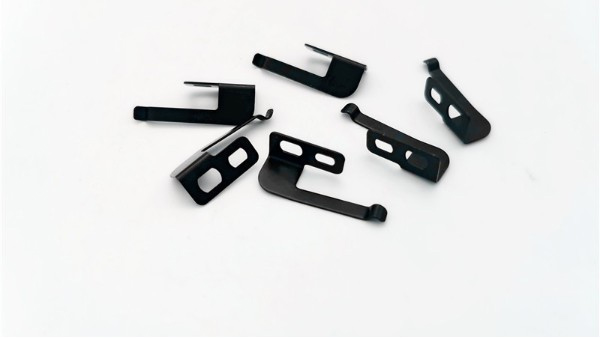

五金冲压弹片

这个也只是偏向于比较简单的产品取值,如果按这个方式测试一个内R值较大的五金冲压弹片,这个方式多半会取值不准确,那就需要一个准确的计算方式,现在介绍一个弹片通用回弹公式,一般套用就可以计算出冲压弹片的回弹值:

凸模圆角半径r=1/[(1/五金冲压弹片圆角半径)+(3.4x材料屈服点/材料弹性模数)]

一般材料的屈服强度可以通过材料的材质证明可以体现,可以建立一个常用的数据库来方便查询;

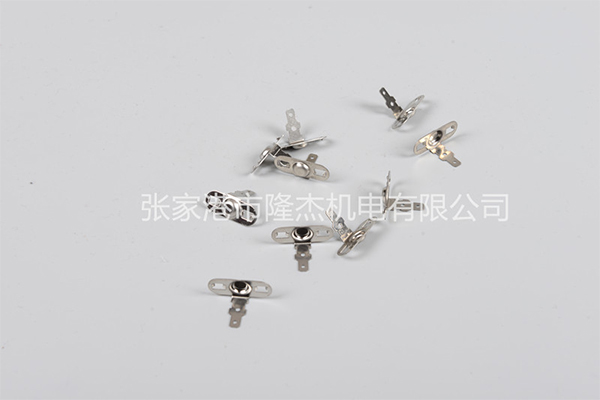

五金冲压弹片

我们通常可以采用改进弯曲件的局部结构或者采用合适的材料来减少五金冲压弹片的回弹,对于一些较硬的材料可以进行退火处理;或者采用补偿法,修正凸模或者凹模的动作部分的形状或尺寸,让冲压件的回弹值得到补偿,这一方法在实际生产过程中比较常用。

五金冲压弹片
