手机屏蔽罩比较多见,因为手机上有GPS,BT,Wifi,4G/5G等多种无线通讯电路,有的如敏感的模拟电路,DC-DC开关电路,一般都需要用屏蔽罩隔离,一方面是为了不影响其他电路,另一方面是防止其他电路影响自己。 这是其中一个作用,防止电磁干扰;屏蔽罩另外一个作用是防止撞件,PCB SMT后会进行分板,一般相邻板子之间需要隔开,防止离得太近,在后续的测试或者其他运输过程中导致撞件。屏蔽罩的的原材料一般有洋白铜、不锈钢、马口铁等,目前大多数的屏蔽罩用的都是洋白铜。
手机屏蔽罩可以分为固定式和可拆卸式。

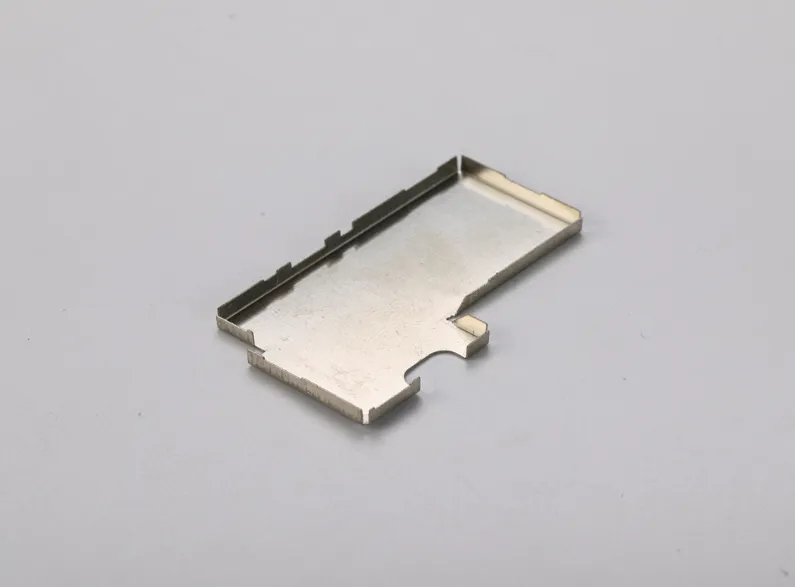

A.固定式一般也叫单件式,直接SMT贴在PCB上。

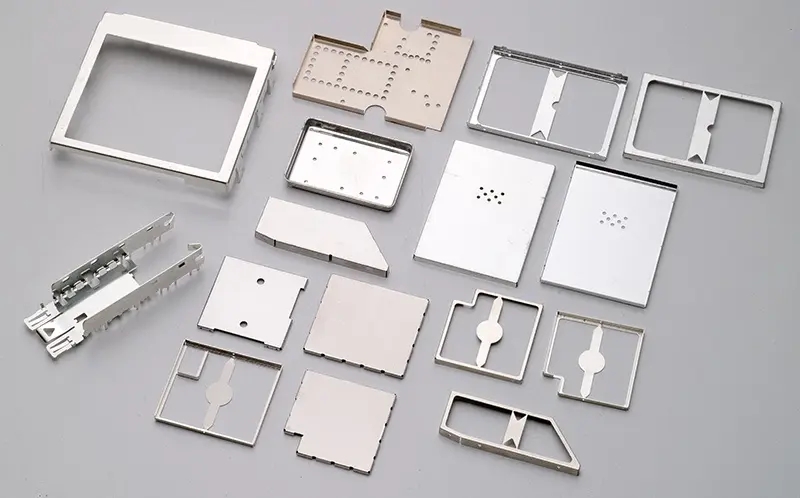

如下是几种常见单件式屏蔽罩的处理方式:
1, 某些发热量大的IC如BB、PA、电源芯片PMU等,可以直接将对应部分挖空以充分散热,或者方便添加散热材料。
2, 屏蔽罩内部个别器件很高时,为了不整体提高屏蔽罩高度,可以将对应部分挖空处理,以减少占用PCB的空间;某些挖空是为了后期的方便调试,方便示波器万用表的测量。
B.可拆卸式一般也叫双件式,双件式屏蔽罩可以直接打开,不用借助热风枪工具。
双件式可以在项目初期采用,方便调试,等待硬件调试稳定之后,再考虑采用单件式以降低成本。
