如何实现精密冲压件的“精冲”工艺,还有几个办法?【隆杰冲压】
作者: 隆杰小编 编辑: 小杰 来源: www.zjglj.com 发布日期: 2020.12.11
信息摘要:
精密冲压件产品在我们的生活中无处不在,冲压件的产品要求按使用要求对精度有所区分。我们今天要给大家讲的是特殊产品、特殊的冲压工艺“精冲”。普通…

    精密冲压件产品在我们的生活中无处不在,冲压件的产品要求按使用要求对精度有所区分。我们今天要给大家讲的是特殊产品、特殊的冲压工艺“精冲”。普通的冲压件,将材料分离后得到的断面质量主要分为四层:塌角、光亮、断裂、毛刺区。影响冲裁断面的因素有很多,一般只需要满足要求即可,无需太多关注断面,因为只要冲裁间隙合理基本就不会有问题。

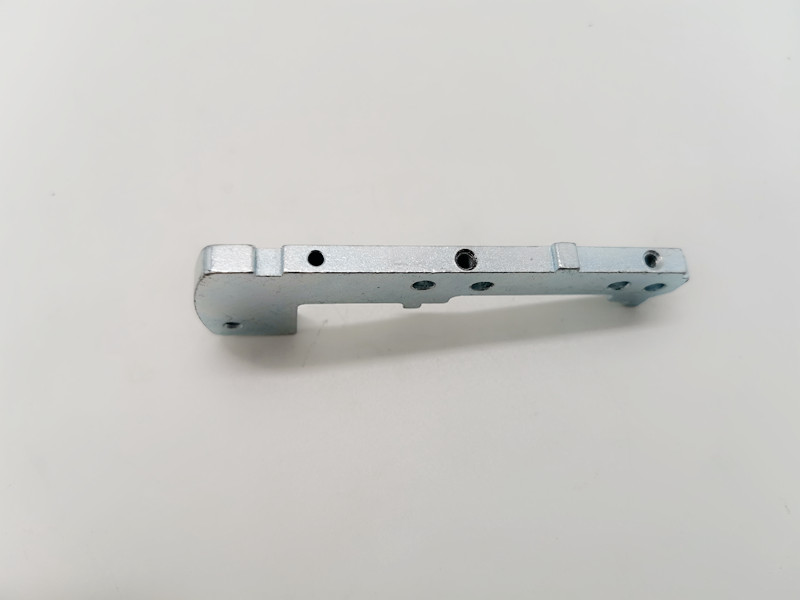

精密冲压件

精密冲压件的特点
1.塌角极小;2.光亮带长度约板厚的90%;3.破断面高度极小;4.提高了切断面的加工精度,利于产品的切断面装配机能。
普通冲压与精冲区别,在于模具结构不同进而导致工艺上本质的区别。下图为两种工艺的模具结构对比
精冲其实就是在普通冲裁的基础发展而来,主要就是保证冲裁断面只有“光亮带”,尽量减少甚至没有塌角、断裂、毛刺区。实现精冲后的产品几乎没有多余影响冲裁精度的因素,因此冲压件的尺寸精度非常高
精冲的几种方法
精密冲压件最常规的方法是先粗冲保留部分冲裁余量,然后再精冲得到,此方法根据材料类型余量需要相应变化,尽量少的余量才能保证精冲效果。

精密冲压件其实就是在普通冲裁的基础发展而来,主要就是保证冲裁断面只有“光亮带”,尽量减少甚至没有塌角、断裂、毛刺区。实现精冲后的产品几乎没有多余影响冲裁精度的因素,因此冲压件的尺寸精度非常高。

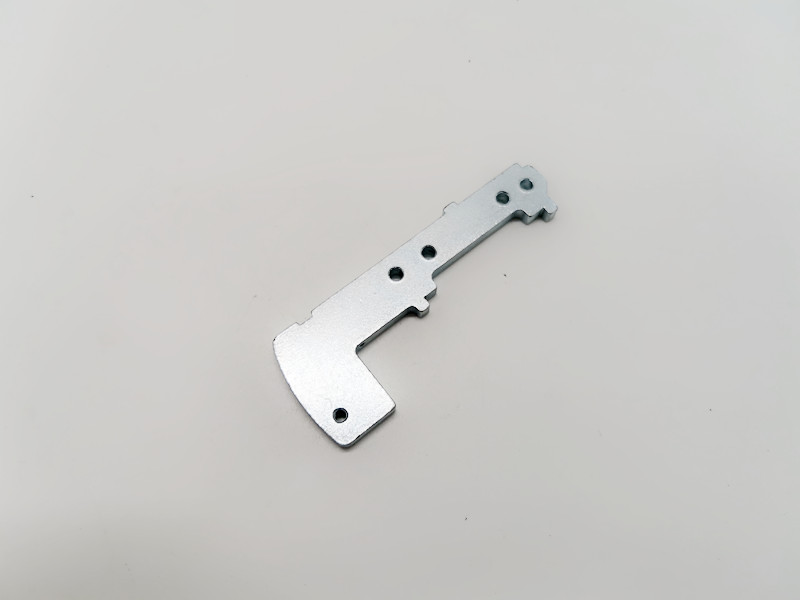

精密冲压件

一次冲裁保证精冲效果,主要是减少冲裁间隙到最大限度,由于刀口易蹦,所以需要人为倒角,以提高使用寿命。
正、反冲也能达到一定的效果。其原理是先将产品冲一部分,然后反面冲断,以达到保证全光亮带的效果。
以上为基本工艺类型,对于精冲现出现了一个新工艺,就是在上下模靠近刀口位置加突刺,合模压料时刺入材料中以达到防止应力变形,然后减少冲裁间隙以达到效果。
突刺的原理是在冲孔前将材料压死,刺入材料中形成横向的侧向力,以防止在冲裁过程中材料被拉入刀口内部形成塌角。同时因为突刺冲裁部分受三向力作用,相互抵消而避免在冲裁过程中材料出现塌角、断面、毛刺等现象,提高了材料塑性、产品平面度及冲裁精度。
以上四种方法都可以达到精冲的效果,没有好坏之分,只要能搞定产品满足客户需求就是最好的方法。大家如果遇到产品需要精冲,不妨从这四种方法当中去寻找一种进行尝试,我相信效果肯定很不错。
