精密五金冲压件图如何绘制,请了解这几个步骤【隆杰冲压】
作者: 隆杰小编 编辑: 小杰 来源: www.zjglj.com 发布日期: 2020.12.31
信息摘要:
很多初入冲压行业的小伙伴想要了解更多的精密五金冲压件知识,老师傅们都会让其先学模具结构并绘制模具展开图,小编也整理了几个步骤给我们的小伙伴参…

       很多初入冲压行业的小伙伴想要了解更多的精密五金冲压件知识,老师傅们都会让其先学模具结构并绘制模具展开图,小编也整理了几个步骤给我们的小伙伴参考学习。

  1. 打印一份经过确认的正确的精密五金冲压件图;

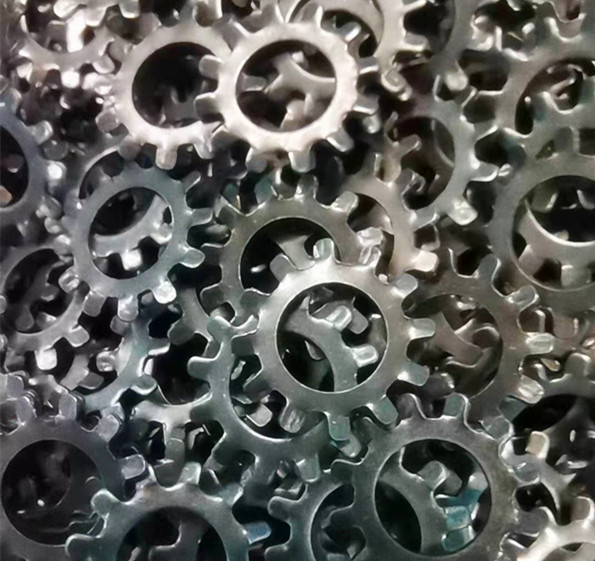

精密五金冲压件

   2. 详细了解产品确认的资料内容,了解产品需改善工艺的地方.

   3. 仔细识读产品图,了解产品结构及工艺要求.

   4. 结合精密五金冲压件图2D和3D电子档,看懂产品的每一个细部结构,做到展开时心中有数.

   5. 将精密五金冲压件图贴入一个新的图档,拷贝一个到旁边展开.


精密五金冲压件

   6. 确认产品图是第一角画法还是第三角画法,尺寸单位是英制还是公制,若为英制,则需放大25.4倍转换成公制.

   7. 根据精密五金冲压件图标注的尺寸是料内还是料外,确定使用相应的料内或料外来计算展开.若以料外为淮,则删除料内线,以外线向内偏移一个公制料厚;若以料内为淮,则删除料外线,以内线向外偏移一个公制料厚.


精密五金冲压件

   8. 带公差的尺寸取最大极限尺寸与最小极限尺寸的中间值,圆孔除外.(注意:拉动图元时,应注意相关联尺寸的变化).

   9. 若精密五金冲压件图是由3D转换成的2D图档或产品图上多余的线条,则要逐一进行删除.
