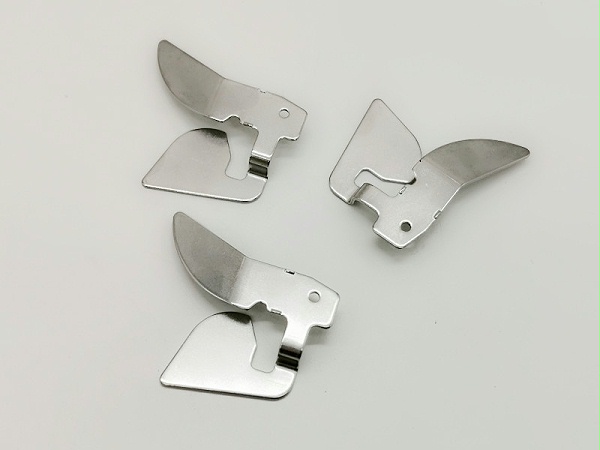

有着20年五金冲压件模具设计经验的我们已知参数后,其实冲压件料带不难画出,其基本原则是先排有凸包、拉伸等材料拉动比较大的工艺。

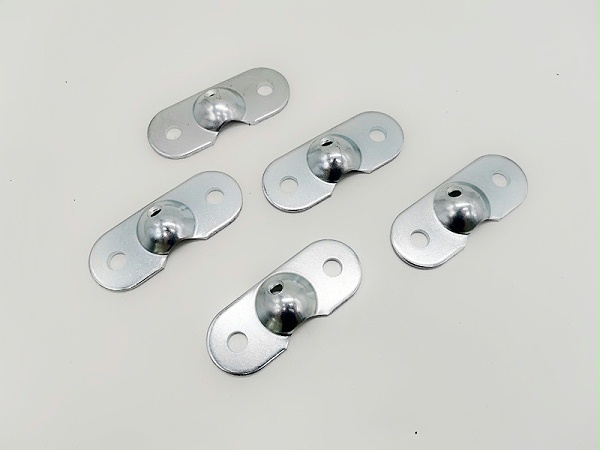

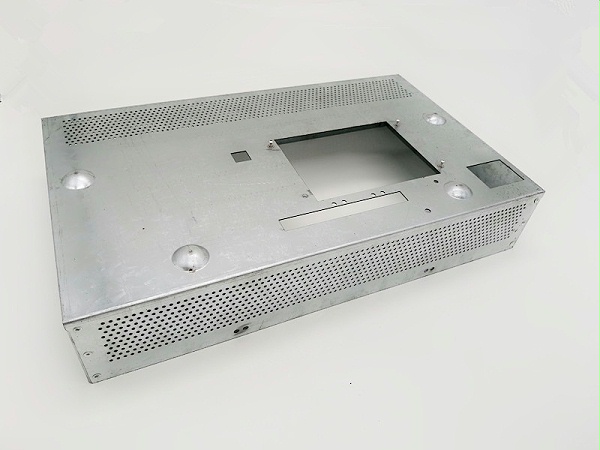

首先凸包与冲孔靠的比较近,这时我们需要考虑,到底是先打凸包?还是先冲孔?还是同时进行比较好。根据冲压件要求,凸包向上,这就决定了必须先打凸包后冲孔。
其余的原则是先冲孔后成型、先切外形后成型、先冲小孔后大孔等。根据具体情况,排配出相对合理的料带工艺图;
在完善料带工艺后,我们需要对此料带进行检查,审核保证没有任何遗漏。确认无误后,可以确定工作模板大小与模座结构类型匹配,
确定好模板大小外形后,我们需要放置标准件、画模具冲孔、成型镶件等,标准件摆放。
而完整的五金冲压件模具总装图,则比较复杂,此类产品设计的全部思维与过程。当然,这里省略了很多细节部分,需要我们不断的进行学习与探讨。
